热电偶的常用形式
热电偶可以分为标准热电偶和非标准热电偶两大类，除此之外，热电偶的常用形式有以下几点：
1、普通型热电偶
普通型热电偶是使用相对比较广泛的，主要用来测量气体、蒸汽和液体等介质的温度。根据不同需求，所用的热电偶电极和保护套管的材料也不同，但因使用条件基本类似。其按安装时的连接方法可分为螺纹连接和法兰连接两种。
2、铠装热电偶
铠装热电偶又称缆式热电偶，是由热电极、绝缘材料（通常为电熔氧化镁）和金属保护管三者结合，经控制而成一个坚实的整体。铠装热电偶有单支（双芯）和双支（四芯）之分，其测量端有露头型、接壳型和绝缘型三种基本形式。
铠装热电偶的参比端（接线盒）形式有简易式、防水式、防溅式、接插式和小接线盒式等。铠装热电偶具有体积小、精度高、动态响应快、耐振动、耐冲击、机械强度高、可挠性好，便于安装等优点，已广泛应用在航空、原子能、电力、冶金和石油化工等部门。

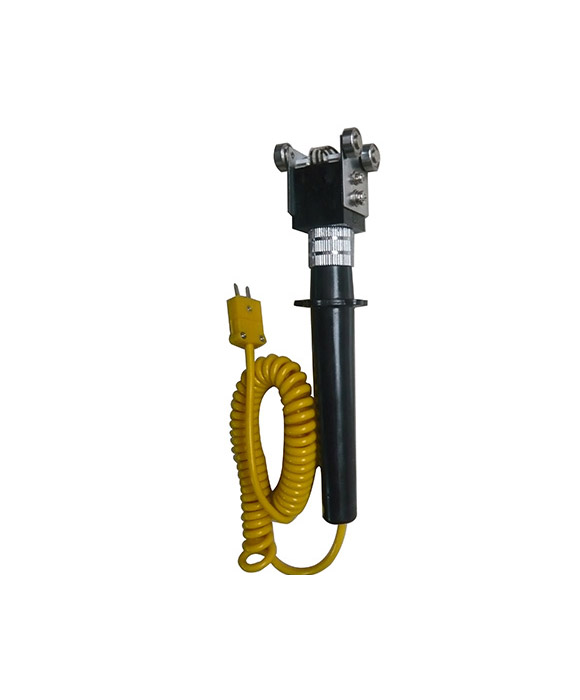

3、表面热电偶
表面热电偶主要用来测量圆弧形表面温度。它的测温结构分为凸形、弓形和针形。
4、薄膜式热电偶
用真空蒸镀的方法，将热电极沉积蓄沉积在绝缘基板上而成的热电偶。采用蒸镀工镀工艺，所以热电偶可以做得很薄，而且尺寸可做得很小。它的特点是热容量小，响应速度快，适合于测量微小面积上的瞬变温度。
